✅ Giới thiệu chung
-

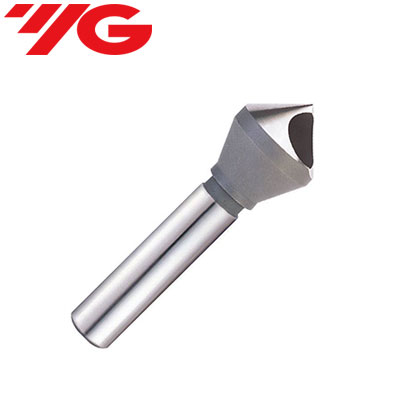

Dòng “C1109 (90°)” là dạng dao phay vát mép / chamfer với góc cắt 90° — tức dùng để vát mép lỗ (chamfer), vát rãnh, hoặc tạo góc chuẩn trước khi lắp bulông, đinh tán hoặc khi cần vát mép cho chi tiết.
-
Theo trang tin YG-1: “Chamfer Mill is a multi-functional tool, available with 3 different point angles to cover a variety of applications.”
-
Trong phần công cụ gia công chung (“YGBasix”) của YG-1 có liệt kê “2FL CHAMFER Mill (60°) G9I52/E5I52 SERIES”, “2FL CHAMFER Mill (90°) G9I53/E5I53 SERIES” => điều này cho thấy YG-1 có dòng 90° chamfer mill.
-
Vì mã “C1109” không trực tiếp được tìm thấy rõ trong kết quả mình tra, có thể đây là mã vùng/ngoại bản hoặc mã nhà phân phối — nên cần xác thực với catalogue YG-1 VN để đảm bảo tương ứng.
📋 Thông số và đặc điểm nổi bật
Dưới đây là các thông số tham khảo chung cho dao loại chamfer 90° của YG-1 — bạn cần xác minh với catalogue hoặc nhà phân phối để có kích thước chính xác cho mã C1109.

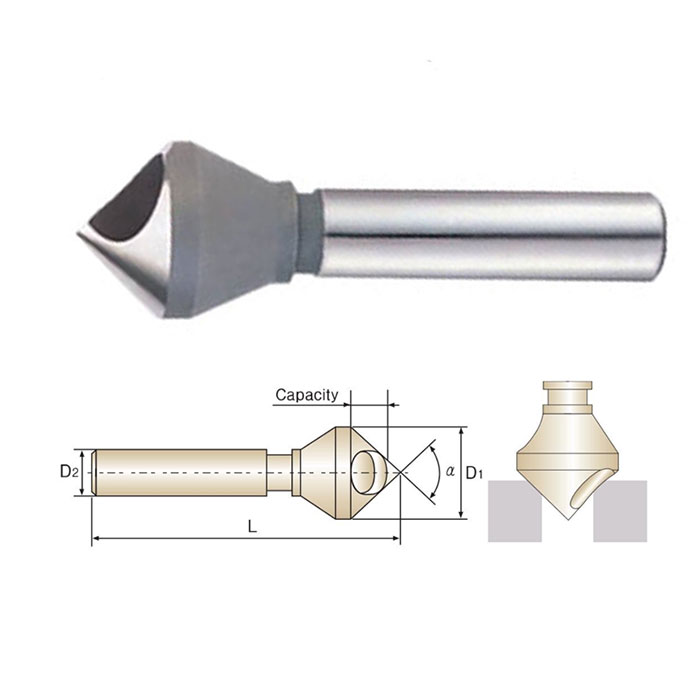

| STT | MÃ HÀNG | MIÊU TẢ | KÍCH THƯỚC |
| 1 | C1109100 | HSSCo8 90° DEBURRING TOOL W/H | Ø10XØ6X45-90˚ |
| 2 | C1109100K | HSSCo8 90° DEBURRING TOOL W/H | Ø10XØ6X45-90° |

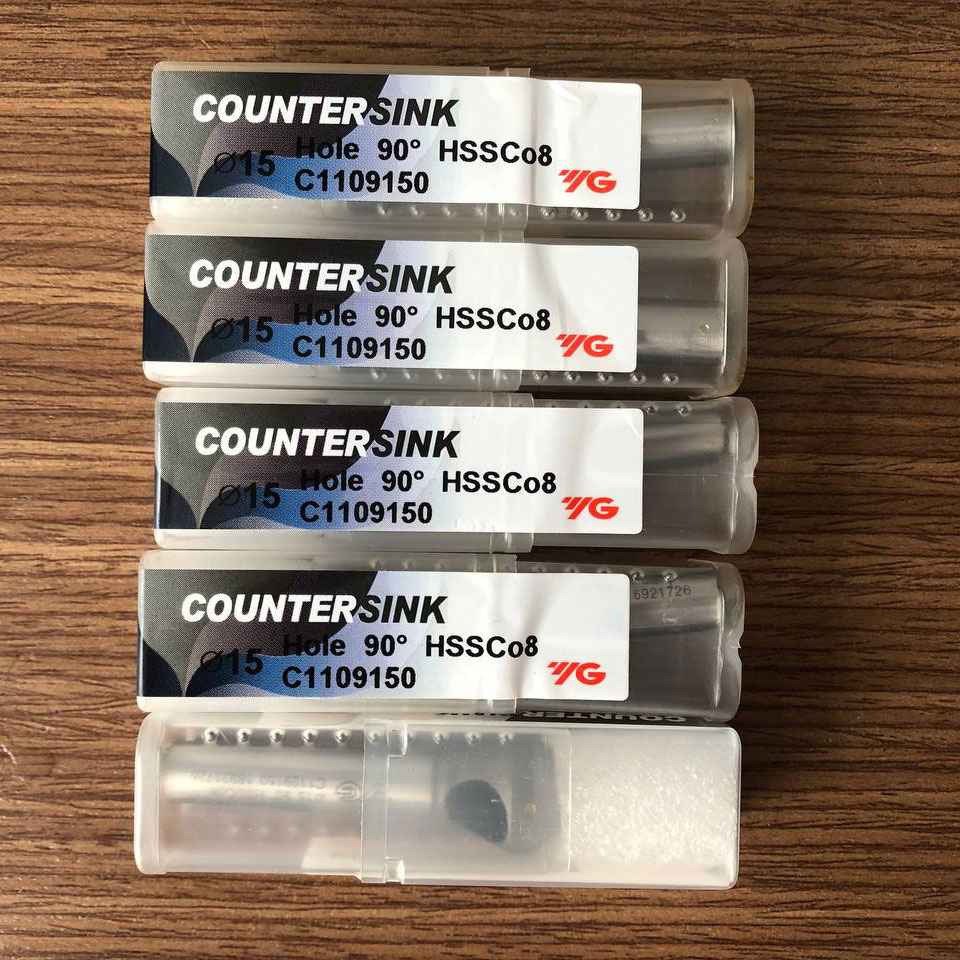

| 3 | C1109150 | HSSCo8 90° DEBURRING TOOL W/H | Ø15XØ8X55-90˚ |
| 4 | C1109200 | HSSCo8 90° DEBURRING TOOL W/H | Ø20XØ10X65-90˚ |
| 5 | C1109250 | HSSCo8 90° DEBURRING TOOL W/H | Ø25XØ12X78-90˚ |
| 6 | C1109250K | HSSCo8 90° DEBURRING TOOL W/H | Ø25XØ12X78-90° |
| 7 | C1109300 | HSSCo8 90° DEBURRING TOOL W/H | Ø30XØ12X88-90˚ |
| 8 | C1109350 | HSSCo8 90° DEBURRING TOOL W/H | Ø35XØ16X110-90˚ |
| 9 | C1109400 | HSSCo8 90° DEBURRING TOOL W/H | Ø40XØ16X115-90˚ |
| 10 | C1109450 | HSSCo8 90° DEBURRING TOOL W/H | Ø45XØ16X120-90˚ |
| 11 | C1109500 | HSSCo8 90° DEBURRING TOOL W/H | Ø50XØ16X130-90˚ |
| 12 | C1109500K | HSSCo8 90° DEBURRING TOOL W/H | Ø50XØ16X130-90° |
🛠️ Khi nào sử dụng dòng Chamfer 90°
-
Khi bạn cần vát mép một lỗ/cạnh với góc 90° (ví dụ trước khi lắp bulông, rivet, tạo chuẩn mặt vát).
-
Khi chi tiết cần vát mép / sớm bỏ bavia sau khoan hoặc sau phay — dùng chamfer mill thay vì khoan mở rộng.
-
Khi sử dụng máy CNC/máy phay với công cụ kẹp chắc, vì dao vát mép thường chịu lực lệch và dễ bị rung nếu kẹp hoặc máy không ổn.
-
Khi bạn muốn giảm thao tác mài hoặc vát thủ công sau gia công — dùng chamfer mill sẽ giúp tự động và chính xác hơn.
⚠️ Lưu ý & mẹo sử dụng
-
Kẹp dao chắc chắn: vì vị trí vát thường gần tâm hoặc sát mép, nếu kẹp lỏng hoặc máy bị rung sẽ ảnh hưởng bề mặt vát và tuổi thọ dao.
-
Lựa chọn chiều cắt và bước tiến phù hợp: dao vát thường chịu lực lệch, nên tránh tiến dao quá cao hoặc run-out lớn.
-
Kiểm tra lại thông số máy: với góc 90°, lớp phủ và chiều dài cắt (LOC) nên phù hợp với chi tiết — nếu chi tiết mỏng hoặc không đủ độ sâu, chọn dao ngắn hơn.
-
Xem rõ tiêu chuẩn bề mặt vát: nếu yêu cầu hở mép, lỗ vát đẹp thì chiều cắt và đường kính dao phải phù hợp.
-
Kiểm tra và thay dao khi mòn: vát mép thường đặt ở vị trí dễ mài mòn/va đập, nên để ý cạnh dao bị bung/chip để thay kịp thời.
-
Nếu chi tiết bằng vật liệu khó cắt (inox, thép cứng, titan) — nên hỏi nhà phân phối về lớp phủ (coating) hoặc dòng dao tương thích của YG-1.
