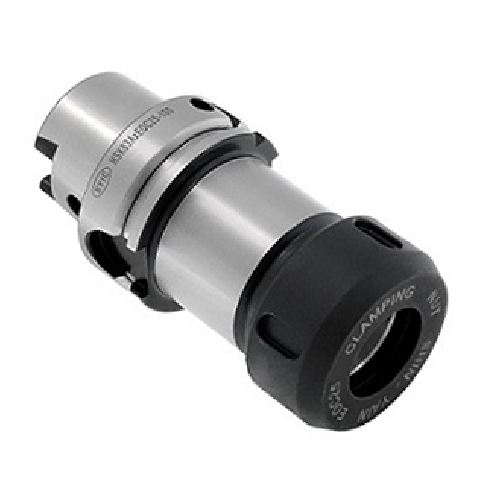

Đầu kẹp EOC

Thích hợp cho gia công cơ khí công suất lớn!

Được trang bị đai ốc kẹp POWER GOOD EOC, lực kẹp tốt, phù hợp cho gia công cơ khí hạng nặng.
Sử dụng với các đầu kẹp DIN 6388 EOC và SYOZ.
Có sẵn các bộ dụng cụ tiêu chuẩn gồm 7 món và 15 món.

BT/EOC

proimages/Products/Tool_holders/Collet_chuck/EOC/BT-EOC_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	T	PHẠM VI KÍCH CỠ	TRỌNG LƯỢNG (KG)
5010-121-025-070	BT30xEOC25-70	118,4	70	48	60	M12 x 1.75P	3 ~ 25	1.00
5011-121-025-070	BT40xEOC25-70	135,4	70	40,5	60	M16 x 2.0P	3 ~ 25	1,38
5011-121-025-100	BT40xEOC25-100	165,4	100	70,5	60	M16 x 2.0P	3 ~ 25	1,74
5011-121-025-120	BT40xEOC25-120	185,4	120	88	60	M16 x 2.0P	3 ~ 25	1,74
5011-121-032-090	BT40xEOC32-90	155,4	90	63	72	M20 x 2.0P	4 ~ 32	2.00
5011-121-032-105	BT40xEOC32-105	170,4	105	78	72	M20 x 2.0P	4 ~ 32	2.20
5011-121-032-120	BT40xEOC32-120	185,4	120	93	72	M20 x 2.0P	4 ~ 32	2,45
5012-121-025-085	BT50xEOC25-85	186,8	85	44,5	60	M16 x 2.0P	3 ~ 25	4,40
5012-121-025-100	BT50xEOC25-100	201,8	100	59,5	60	M16 x 2.0P	3 ~ 25	4,80
5012-121-025-120	BT50xEOC25-120	221,8	120	77	60	M16 x 2.0P	3 ~ 25	5.20
5012-121-032-090	BT50xEOC32-90	191,8	90	44	72	M24 x 2.0P	4 ~ 32	4,60
5012-121-032-105	BT50xEOC32-105	206,8	105	59	72	M24 x 2.0P	4 ~ 32	4,85
5012-121-032-120	BT50xEOC32-120	221,8	120	74	72	M24 x 2.0P	4 ~ 32	5,35

CAT/EOC

proimages/Products/Tool_holders/Collet_chuck/EOC/CAT-EOC_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	d 1	T	PHẠM VI KÍCH CỠ	TRỌNG LƯỢNG (KG)
5031-121-025-080	CAT40xEOC25-3.15″	5,837	3.15	2,362	M16 x 2.0P	0,125 ~ 1	1,55
5031-121-025-102	CAT40xEOC25-4″	6,687	4	2,362	M16 x 2.0P	0,125 ~ 1	2,55
5031-121-032-080	CAT40xEOC32-3.15″	5,837	3.15	2,835	M16 x 2.0P	0,125 ~ 1,25	1,95
5031-121-032-102	CAT40xEOC32-4″	6,687	4	2,835	M16 x 2.0P	0,125 ~ 1,25	2,35
5032-121-025-080	CAT50xEOC25-3.15″	7.15	3.15	2,362	M16 x 2.0P	0,125 ~ 1	3,25
5032-121-025-102	CAT50xEOC25-4″	8	4	2,362	M16 x 2.0P	0,125 ~ 1	5.30
5032-121-025-152	CAT50xEOC25-6″	10	6	2,362	M16 x 2.0P	0,125 ~ 1	4,40
5032-121-032-080	CAT50xEOC32-3.15″	7.15	3.15	2,835	M24 x 2.0P	0,125 ~ 1,25	5,70
5032-121-032-119	CAT50xEOC32-4.7″	8.7	4.7	2,835	M24 x 2.0P	0,125 ~ 1,25	6.10

DAT/EOC

proimages/Products/Tool_holders/Collet_chuck/EOC/DAT-EOC_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	T	PHẠM VI KÍCH CỠ	TRỌNG LƯỢNG (KG)
5050-121-025-080	DAT30xEOC25-80	127,8	80	60	60	M12 x 1.75P	3 ~ 25	1,50
5051-121-025-080	DAT40xEOC25-80	148,4	80	60	60	M16 x 2.0P	3 ~ 25	1,85
5051-121-025-100	DAT40xEOC25-100	168,4	100	80	60	M16 x 2.0P	3 ~ 25	2.30
5051-121-025-120	DAT40xEOC25-120	188,4	120	100	60	M16 x 2.0P	3 ~ 25	2,55
5051-121-032-090	DAT40xEOC32-90	158,4	90	70	72	M20 x 2.0P	4 ~ 32	1,95
5051-121-032-120	DAT40xEOC32-120	188,4	120	100	72	M20 x 2.0P	4 ~ 32	2,35
5052-121-025-070	DAT50xEOC25-70	171,75	70	50	60	M16 x 2.0P	3 ~ 25	3,25
5052-121-025-140	DAT50xEOC25-140	241,75	140	115	60	M16 x 2.0P	3 ~ 25	5.10
5052-121-032-080	DAT50xEOC32-80	181,75	80	60	72	M24 x 2.0P	4 ~ 32	4,40
5052-121-032-140	DAT50xEOC32-140	241,75	140	120	72	M24 x 2.0P	4 ~ 32	5,70

HSK-A/EOC

proimages/Products/Tool_holders/Collet_chuck/EOC/HSK-EOC_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	T	PHẠM VI KÍCH CỠ	TRỌNG LƯỢNG (KG)
5072-121-016-100	HSK50AxEOC16-100	125	100	74	43	M12x1.75P	2~16	0,70
5072-121-016-120	HSK50AxEOC16-120	145	120	94	43	M12x1.75P	2~16	0,90
5072-121-025-100	HSK50AxEOC25-100	125	100	58	60	M16x2.0P	3~25	1.10
5072-121-025-120	HSK50AxEOC25-120	145	120	78	60	M16x2.0P	3~25	1,30
5072-121-025-150	HSK50AxEOC25-150	175	150	108	60	M16x2.0P	3~25	1,50
5072-121-032-120	HSK50AxEOC32-120	145	120	78	72	M20x2.0P	4~32	2.10
5072-121-032-150	HSK50AxEOC32-150	175	150	108	72	M20x2.0P	4~32	2.30
5073-121-016-100	HSK63AxEOC16-100	132	100	69	43	M12x1.75P	2~16	1.10
5073-121-016-120	HSK63AxEOC16-120	152	120	89	43	M12x1.75P	2~16	1,20
5073-121-025-100	HSK63AxEOC25-100	132	100	72	60	M16x2.0P	3~25	1,30
5073-121-025-120	HSK63AxEOC25-120	152	120	92	60	M16x2.0P	3~25	1,50
5073-121-025-150	HSK63AxEOC25-150	182	150	122	60	M16x2.0P	3~25	1,70
5073-121-032-120	HSK63AxEOC32-120	152	120	78	72	M20x2.0P	4~32	2.30
5073-121-032-150	HSK63AxEOC32-150	182	150	108	72	M20x2.0P	4~32	2,50
5075-121-016-100	HSK100AxEOC16-100	150	100	61	43	M12x1.75P	2.0~16	3,40
5075-121-016-120	HSK100AxEOC16-120	170	120	81	43	M12x1.75P	2.0~16	3,60
5075-121-025-100	HSK100AxEOC25-100	150	100	61	60	–	3.0~25	3,50
5075-121-025-120	HSK100AxEOC25-120	170	120	81	60	M16x2.0P	3.0~25	3,70
5075-121-025-150	HSK100AxEOC25-150	200	150	111	60	M16x2.0P	3.0~25	4.10
5075-121-032-130	HSK100AxEOC32-130	180	130	91	72	M20x2.0P	4.0~32	4,50
5075-121-032-150	HSK100AxEOC32-150	200	150	111	72	M20x2.0P	4.0~32	4,70

NT/EOC

proimages/Products/Tool_holders/Collet_chuck/EOC/NT-EOC_figure..jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	D	d 1	t 1	Thanh kéo chữ T		Quả sung	TRỌNG LƯỢNG (KG)
5120-121-251/5-072	NT30xEOC25-71.6	140	68,4	71,6	49	31,75	M12 x 1.75P	1/2″-12	M12x1.75P	1	1,35
5121-121-251/5-067	NT40xEOC25-66.6	160	93,4	66,6	63	44,45	M16 x 2.0P	5/8″-11	M16x2.0P	1	1,65
5122-121-251/5-070	NT50xEOC25-70.2	197	126,8	70,2	97,5	69,85	M24 x 2.0P	1″-8	M24x3.0P	1	3,45
5121-121-321/5-082	NT40xEOC32-81.6	175	93,4	81,6	63	44,45	M24 x 2.0P	5/8″-11	M16x2.0P	1	2,25
5122-121-321/5-070	NT50xEOC32-70	196,8	126,8	70	97,5	69,85	M24 x 2.0P	1″-8	M24x3.0P	1	3,95

MTB.R8/EOC

proimages/Products/Tool_holders/Collet_chuck/EOC/MTB.R8-EOC_figure..jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	D	d 1	t 1	Thanh kéo chữ T		Quả sung	TRỌNG LƯỢNG (KG)
5177-121-251/5-075	MTB2xEOC25-75	139	64	75	49	17,78	M6 x 1.0P	3/8″-16	M10x1.5P	2	1,30
5178-121-251/5-075	MTB3xEOC25-75	156	81	75	49	23,825	M12 x 1.75P	1/2″-12	M12x1.75P	2	1,40
5179-121-251/5-077	MTB4xEOC25-76.5	179	102,5	76,5	49	31.267	M16 x 2.0P	5/8″-11	M16x2.0P	2	1,55
5274-121-254-070	R8xEOC25-70	174	104	70	49	31,75	M12 x 1.75P	7/16″NF20		3	1,55
5179-121-321/5-085	MTB4xEOC32-84.5	187	102,5	84,5	63	31.267	M16 x 2.0P	5/8″-11	M16x2.0P	2	2,25
5180-121-321/5-085	MTB5xEOC32-84.5	213	128,5	84,5	63	44.399	M24 x 2.0P	1″-8	M24x3.0P	2	2,45
