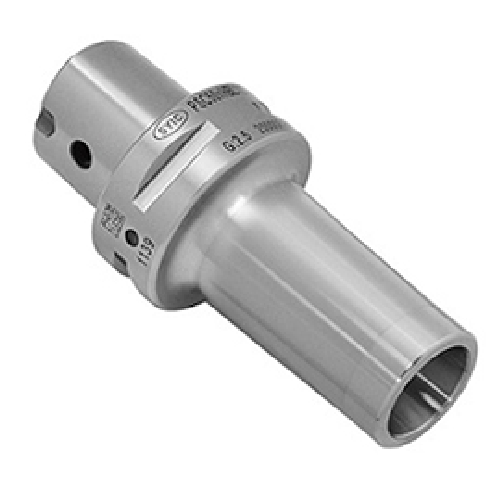

Đầu kẹp HBL Slim-Fit

Đầu kẹp HBL Slim-Fit

Tiếp xúc hai mặt làm tăng độ cứng!

Sự tiếp xúc hai mặt giữa phần côn của kẹp dao, mặt bích của kẹp dao và đầu của bộ giữ dụng cụ HBL giúp tăng độ cứng vững khi gia công.
Hệ thống dạng mô-đun, được lắp ráp bằng các công cụ của HLB.
Thiết kế kẹp thanh kéo HBL giúp tăng cường lực kẹp dọc trục.

proimages/picture_of_product_feature/HBL_feature_picture1.JPG

Nhận báo giá

Hotline: +84 908 114 235 Hotline: +84 354 599 001

Danh mục: Bầu kẹp đài loan SYIC, TOOL HOLDER Thương hiệu: SYIC - Đài Loan

Mô tả

proimages/Products/Tool_holders/Slim-Fit_collet_chuck/HBL/BT-HBL_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	T	TRỌNG LƯỢNG (KG)
5010-275-012-070	BT30xHBL12-70	118,4	70	47	31,75	34,9	M10 x 1.5P	1.4
5010-275-012-100	BT30xHBL12-100	148,4	100	77	31,75	37,6	M10 x 1.5P	1,65
5010-275-020-080	BT30xHBL20-80	128,4	80	56	38.1	42.1	M12 x 1.75P	1.4
5010-275-020-100	BT30xHBL20-100	148,4	100	76	38.1	43,9	M12 x 1.75P	1,65
5011-275-012-070	BT40xHBL12-70	135,4	70	33	31,75	33,7	M10 x 1.5P	1.7
5011-275-012-100	BT40xHBL12-100	165,4	100	63	31,75	36,4	M10 x 1.5P	1.9
5011-275-020-070	BT40xHBL20-70	135,4	70	38	38.1	40,5	M12 x 1.75P	1.7
5011-275-020-100	BT40xHBL20-100	165,4	100	68	38.1	43.1	M12 x 1.75P	1.9
5011-275-025-080	BT40xHBL25-80	145,4	80	50	44,45	47,9	M16 x 1.5P	1.9
5011-275-025-100	BT40xHBL25-100	165,4	100	70	44,45	49,7	M16 x 1.5P	2.1
5012-275-012-070	BT50xHBL12-70	171,8	70	22	31,75	32,8	M10 x 1.5P	4.4
5012-275-012-100	BT50xHBL12-100	201,8	100	52	31,75	35,4	M10 x 1.5P	4,5
5012-275-020-070	BT50xHBL20-70	171,8	70	22	38.1	39.1	M12 x 1.75P	4.8
5012-275-020-100	BT50xHBL20-100	201,8	100	52	38.1	41,8	M12 x 1.75P	4.9
5012-275-025-070	BT50xHBL25-70	171,8	70	22	44,45	45,5	M16 x 1.5P	5
5012-275-025-100	BT50xHBL25-100	201,8	100	54	44,45	48,4	M16 x 1.5P	5.2
5012-275-025-100	BT50xHBL25-100	201,8	100	54	44,45	48,4	M16 x 1.5P	5.2
