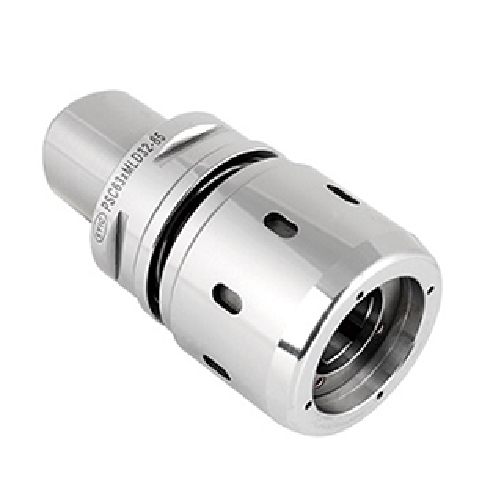

Đầu kẹp phay đa khóa MLD

Thiết kế rãnh đặc biệt của lỗ bên trong giúp tăng lực kẹp và giảm rung động, làm cho bộ mâm cặp phay này phù hợp với gia công hạng nặng.
Độ chính xác độ lệch tâm của kẹp giữ phôi: Có hai tùy chọn kẹp giữ phôi HSC 5μm và kẹp giữ phôi SSC 20μm.
Sau khi siết chặt, các đai ốc và giá đỡ dụng cụ tiếp xúc chặt chẽ với nhau để tăng cường độ cứng khi cắt và đạt được mục đích chống bụi.
Các tùy chọn làm mát: thông qua tâm của giá đỡ hoặc dao cắt. Sử dụng nắp kín và vòng SR để làm mát thông qua dao cắt.

proimages/Products/Tool_holders/Milling_chuck/MLD/MLD-feature_picture.jpg

Nhận báo giá

Hotline: +84 908 114 235 Hotline: +84 354 599 001

Mô tả

Mâm cặp phay đa năng BT/MLD

proimages/figure_for_specification/BT-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	T	Quả sung.	TRỌNG LƯỢNG (KG)
5010-460-012-080	BT30xMLD12-80	128,4	80	46,7	12	42	M10 x 1.5P	2	1.00
5010-460-016-075	BT30xMLD16-75	123,4	75	56,7	16	48	M12 x 1.75P	1	1,20
5010-460-020-080	BT30xMLD20-80	128,4	80	59,3	20	56,5	M12 x 1.75P	2	1,90
5010-460-020-090	BT30xMLD20-90	138,4	90	59,3	20	56,5	M16 x 2.0P	2	2.00
5010-460-025-090	BT30xMLD25-90	138,4	90	58,2	25	60	M16 x 2.0P	2	1,80
5011-460-012-075	BT40xMLD12-75	140,4	75	46,7	12	42	M12 x 1.75P	1	1,50
5011-460-012-105	BT40xMLD12-105	170,4	105	46,7	12	42	M12 x 1.75P	1	2.00
5011-460-012-135	BT40xMLD12-135	200,4	135	46,7	12	42	M12 x 1.75P	1	2.10
5011-460-016-075	BT40xMLD16-75	140,4	75	56,7	16	48	M12 x 1.75P	1	1,70
5011-460-016-105	BT40xMLD16-105	170,4	105	56,7	16	48	M12 x 1.75P	1	2.30
5011-460-016-135	BT40xMLD16-135	200,4	135	56,7	16	48	M12 x 1.75P	1	2,40
5011-460-020-080	BT40xMLD20-80	145,4	80	59,3	20	56,5	M16 x 2.0P	1	2.30
5011-460-020-100	BT40xMLD20-100	165,4	100	59,3	20	56,5	M16 x 2.0P	1	2,50
5011-460-020-135	BT40xMLD20-135	200,4	135	59,3	20	56,5	M16 x 2.0P	1	2,80
5011-460-025-085	BT40xMLD25-85	150,4	85	58,2	25	60	M16 x 2.0P	1	2.20
5011-460-025-100	BT40xMLD25-100	165,4	100	58,2	25	60	M16 x 2.0P	1	2,40
5011-460-032-095	BT40xMLD32-95	160,4	95	71,7	32	71	M16 x 2.0P	2	2,70
5011-460-032-105	BT40xMLD32-105	170,4	105	71,7	32	71	M16 x 2.0P	2	2,70
5011-460-032-135	BT40xMLD32-135	200,4	135	71,7	32	71	M16 x 2.0P	2	3.00
5012-460-012-105	BT50xMLD12-105	206,8	105	46,7	12	42	M12 x 1.75P	1	4,60
5012-460-012-135	BT50xMLD12-135	236,8	135	46,7	12	42	M12 x 1.75P	1	5.10
5012-460-012-165	BT50xMLD12-165	266,8	165	46,7	12	42	M12 x 1.75P	1	5,80
5012-460-016-105	BT50xMLD16-105	206,8	105	56,7	16	48	M12 x 1.75P	1	4,90
5012-460-016-135	BT50xMLD16-135	236,8	135	56,7	16	48	M12 x 1.75P	1	5,60
5012-460-016-165	BT50xMLD16-165	266,8	165	56,7	16	48	M12 x 1.75P	1	6,50
5012-460-020-105	BT50xMLD20-105	206,8	105	59,3	20	56,5	M16 x 2.0P	1	4,50
5012-460-020-150	BT50xMLD20-150	251,8	150	59,3	20	56,5	M16 x 2.0P	1	4,90
5012-460-025-100	BT50xMLD25-100	201,8	100	58,2	25	60	M16 x 2.0P	1	4,80
5012-460-025-130	BT50xMLD25-130	231,8	130	58,2	25	60	M16 x 2.0P	1	5,70
5012-460-032-105	BT50xMLD32-105	206,8	105	71,7	32	71	M24 x 3.0P	1	5.00
5012-460-032-135	BT50xMLD32-135	236,8	135	71,7	32	71	M24 x 3.0P	1	5.20
5012-460-032-165	BT50xMLD32-165	266,8	165	71,7	32	71	M24 x 3.0P	1	6,70
5012-460-042-115	BT50xMLD42-115	216,8	115	84,8	42	90	M24 x 3.0P	1	5,50
5012-460-042-130	BT50xMLD42-130	231,8	130	84,8	42	90	M24 x 3.0P	1	6,50
5012-460-042-165	BT50xMLD42-165	266,8	165	84,8	42	90	M24 x 3.0P	1	7,70
5010-460-A32-315	BT30xMLD1/2″-3.15″	5.05	3.15	1,84	0,5	1,654	M12 x 1.75P	2	1.00
5010-460-A40-295	BT30xMLD5/8″-2.95″	4,86	2,95	2.23	0,625	1,889	M12 x 1.75P	1	1,20
5010-460-A48-354	BT30xMLD3/4″-3.54″	5.449	3,54	2,34	0,75	2.224	M12 x 1.75P	2	1,90
5010-460-A64-354	BT30xMLD1″-3.54″	5.449	3,54	2,49	1	2,362	M16 x 2.0P	2	1,80
5011-460-A32-295	BT40xMLD1/2″-2.95″	5,528	2,95	1,84	0,5	1,654	M12 x 1.75P	1	1,50
5011-460-A40-295	BT40xMLD5/8″-2.95″	5,528	2,95	2.23	0,625	1,889	M12 x 1.75P	1	1,70
5011-460-A48-315	BT40xMLD3/4″-3.15″	5.724	3.15	2,34	0,75	2.224	M16 x 2.0P	1	2.30
5011-460-A64-315	BT40xMLD1″-3.15″	5.724	3.15	2,49	1	2,362	M16 x 2.0P	1	2.20
5011-460-A72-400	BT40xMLD1-1/4″-4″	6,575	4	2.8	1,25	2,795	M16 x 2.0P	2	2,70
5012-460-A32-400	BT50xMLD1/2″-4″	8.008	4	1,84	0,5	1,654	M12 x 1.75P	1	4,60
5012-460-A40-400	BT50xMLD5/8″-4″	8.008	4	2.23	0,625	1,889	M12 x 1.75P	1	4,90
5012-460-A48-400	BT50xMLD3/4″-4″	8.008	4	2,34	0,75	2.224	M16 x 2.0P	1	4,50
5012-460-A64-413	BT50xMLD1″-4.13″	8.14	4.13	2,49	1	2,362	M16 x 2.0P	1	4,80
5012-460-A64-512	BT50xMLD1″- 5.12″	9.126	5.12	2,49	1	2,362	M16 x 2.0P	1	5,70
5012-460-A72-400	BT50xMLD1-1/4″-4″	8.008	4	2.8	1,25	2,795	M24 x 3.0P	1	4,90

Mâm cặp phay đa năng CAT/MLD

proimages/figure_for_specification/CAT-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	T	TRỌNG LƯỢNG (KG)
5031-460-A32-335	CAT40xMLD1/2″-3.35″	6.03	3,35	1,84	0,5	1,654	M12 x 1.75P	1,80
5031-460-A40-350	CAT40xMLD5/8″-3.5″	6.187	3.5	2.23	0,625	1,889	M12 x 1.75P	1,90
5031-460-A48-400	CAT40xMLD3/4″-4″	6,687	4	2,34	0,75	2.224	5/8″-11	1,90
5031-460-A48-600	CAT40xMLD3/4″-6″	8,687	6	2,34	0,75	2.224	5/8″-11	2.10
5031-460-A64-400	CAT40xMLD1″-4″	6,687	4	2,49	1	2,362	5/8″-11	2.00
5031-460-A72-420	CAT40xMLD1-1/4″-4.2″	6.887	4.2	2.8	1,25	2,795	5/8″-11	2,50
5031-460-A72-600	CAT40xMLD1-1/4″-6″	8,687	6	2.8	1,25	2,795	5/8″-11	2,70
5032-460-A32-350	CAT50xMLD1/2″-3.5″	7.5	3.5	1,84	0,5	1,654	M12 x 1.75P	2,50
5032-460-A40-350	CAT50xMLD5/8″-3.5″	7.5	3.5	2.23	0,625	1,889	M12 x 1.75P	2,70
5032-460-A48-400	CAT50xMLD3/4″-4″	8	4	2,34	0,75	2.224	5/8″-11	2,50
5032-460-A48-600	CAT50xMLD3/4″-6″	10	6	2,34	0,75	2.224	5/8″-11	2,80
5032-460-A64-400	CAT50xMLD1″-4″	8	4	2,49	1	2,362	5/8″-11	2,90
5032-460-A72-413	CAT50xMLD1-1/4″-4.13″	8.13	4.13	2.8	1,25	2,795	1″-8	2,70
5032-460-A72-600	CAT50xMLD1-1/4″-6″	10	6	2.8	1,25	2,795	5/8″-11	3.00

Mâm cặp phay đa năng DAT/MLD

proimages/figure_for_specification/DAT-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	T	TRỌNG LƯỢNG (KG)
5050-460-012-080	DAT30xMLD12-80	127,8	80	46,7	12	42	M12 x 1.75P	1,40
5050-460-016-080	DAT30xMLD16-80	127,8	80	56,7	16	48	M12 x 1.75P	1,60
5050-460-020-085	DAT30xMLD20-85	132,8	85	59,3	20	56,5	M16 x 2.0P	1,90
5050-460-020-100	DAT30xMLD20-100	147,8	100	59,3	20	56,5	M16 x 2.0P	2.10
5051-460-012-075	DAT40xMLD12-75	143,4	75	46,7	12	42	M12 x 1.75P	2.10
5051-460-016-080	DAT40xMLD16-80	148,4	80	56,7	16	48	M12 x 1.75P	2.20
5051-460-020-085	DAT40xMLD20-85	153,4	85	59,3	20	56,5	M16 x 2.0P	2,40
5051-460-020-135	DAT40xMLD20-135	203.4	135	59,3	20	56,5	M16 x 2.0P	2,50
5051-460-025-095	DAT40xMLD25-95	163,4	95	58,2	25	60	M16 x 2.0P	2.00
5051-460-032-105	DAT40xMLD32-105	173,4	105	71,7	32	71	M16 x 2.0P	2,70
5051-460-032-135	DAT40xMLD32-135	203.4	135	71,7	32	71	M16 x 2.0P	3.00
5052-460-012-075	DAT50xMLD12-75	176,75	75	46,7	12	42	M12 x 1.75P	3.20
5052-460-016-075	DAT50xMLD16-75	176,75	75	56,7	16	48	M12 x 1.75P	3.20
5052-460-020-105	DAT50xMLD20-105	206,75	105	59,3	20	56,5	M16 x 2.0P	4,50
5052-460-020-150	DAT50xMLD20-150	251,75	150	59,3	20	56,5	M16 x 2.0P	4,90
5052-460-025-105	DAT50xMLD25-105	206,75	105	58,2	25	60	M24 x 3.0P	4.10
5052-460-032-105	DAT50xMLD32-105	206,75	105	71,7	32	71	M24 x 3.0P	5.10
5052-460-032-135	DAT50xMLD32-135	236,75	135	71,7	32	71	M24 x 3.0P	5,90
5052-460-042-115	DAT50xMLD42-115	216,75	115	84,8	42	90	M24 x 3.0P	5.00

Mâm cặp phay đa năng DualDRIVE+ SBT/MLD

proimages/figure_for_specification/SBT-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	T	Quả sung.	TRỌNG LƯỢNG (KG)
5025-460-012-080	SBT30xMLD12-80	128,4	80	46,7	12	42	M12 x 1.75P	2	1.00
5025-460-016-075	SBT30xMLD16-75	123,4	75	56,7	16	48	M12 x 1.75P	1	1,20
5025-460-020-080	SBT30xMLD20-80	128,4	80	59,3	20	56,5	M12 x 1.75P	2	1,90
5025-460-020-090	SBT30xMLD20-90	138,4	90	59,3	20	56,5	M16 x 2.0P	2	2.00
5025-460-025-090	SBT30xMLD25-90	138,4	90	58,2	25	60	M16 x 2.0P	2	1,80
5026-460-012-075	SBT40xMLD12-75	140,4	75	46,7	12	42	M12 x 1.75P	1	1,50
5026-460-012-105	SBT40xMLD12-105	170,4	105	46,7	12	42	M12 x 1.75P	1	2.00
5026-460-012-135	SBT40xMLD12-135	200,4	135	46,7	12	42	M12 x 1.75P	1	2.10
5026-460-016-075	SBT40xMLD16-75	140,4	75	56,7	16	48	M12 x 1.75P	1	1,70
5026-460-016-105	SBT40xMLD16-105	170,4	105	56,7	16	48	M12 x 1.75P	1	2.30
5026-460-016-135	SBT40xMLD16-135	200,4	135	56,7	16	48	M12 x 1.75P	1	2,40
5026-460-020-080	SBT40xMLD20-80	145,4	80	59,3	20	56,5	M16 x 2.0P	1	2.30
5026-460-020-100	SBT40xMLD20-100	165,4	100	59,3	20	56,5	M16 x 2.0P	1	2,50
5026-460-020-135	SBT40xMLD20-135	200,4	135	59,3	20	56,5	M16 x 2.0P	1	2,80
5026-460-025-085	SBT40xMLD25-85	150,4	85	58,2	25	60	M16 x 2.0P	1	2.20
5026-460-025-100	SBT40xMLD25-100	165,4	100	58,2	25	60	M16 x 2.0P	1	2,40
5026-460-032-095	SBT40xMLD32-95	160,4	95	71,7	32	71	M16 x 2.0P	2	2,70
5026-460-032-105	SBT40xMLD32-105	170,4	105	71,7	32	71	M16 x 2.0P	2	2,70
5026-460-032-135	SBT40xMLD32-135	200,4	135	71,7	32	71	M16 x 2.0P	2	3.00
5027-460-012-105	SBT50xMLD12-105	206,8	105	46,7	12	42	M12 x 1.75P	1	4,60
5027-460-012-135	SBT50xMLD12-135	236,8	135	46,7	12	42	M12 x 1.75P	1	5.10
5027-460-012-165	SBT50xMLD12-165	266,8	165	46,7	12	42	M12 x 1.75P	1	5,80
5027-460-016-105	SBT50xMLD16-105	206,8	105	56,7	16	48	M12 x 1.75P	1	4,90
5027-460-016-135	SBT50xMLD16-135	236,8	135	56,7	16	48	M12 x 1.75P	1	5,60
5027-460-016-165	SBT50xMLD16-165	266,8	165	56,7	16	48	M12 x 1.75P	1	6,50
5027-460-020-105	SBT50xMLD20-105	206,8	105	59,3	20	56,5	M16 x 2.0P	1	4,50
5027-460-020-150	SBT50xMLD20-150	251,8	150	59,3	20	56,5	M16 x 2.0P	1	4,90
5027-460-025-100	SBT50xMLD25-100	201,8	100	58,2	25	60	M16 x 2.0P	1	4,80
5027-460-025-130	SBT50xMLD25-130	231,8	130	58,2	25	60	M16 x 2.0P	1	5,70
5027-460-032-105	SBT50xMLD32-105	206,8	105	71,7	32	71	M24 x 3.0P	1	5.00
5027-460-032-135	SBT50xMLD32-135	236,8	135	71,7	32	71	M24 x 3.0P	1	5.20
5027-460-032-165	SBT50xMLD32-165	266,8	165	71,7	32	71	M24 x 3.0P	1	6,70
5027-460-042-115	SBT50xMLD42-115	216,8	115	84,8	42	90	M24 x 3.0P	1	5,50
5027-460-042-130	SBT50xMLD42-130	231,8	130	84,8	42	90	M24 x 3.0P	1	6,50
5027-460-042-165	SBT50xMLD42-165	266,8	165	84,8	42	90	M24 x 3.0P	1	7,70
5025-460-A32-315	SBT30xMLD1/2″-3.15″	5.05	3.15	1,84	0,5	1,654	M12 x 1.75P	2	1.00
5025-460-A40-295	SBT30xMLD5/8″-2.95″	4,86	2,95	2.23	0,625	1,889	M12 x 1.75P	1	1,20
5025-460-A48-354	SBT30xMLD3/4″-3.54″	5.449	3,54	2,34	0,75	2.224	M12 x 1.75P	2	1,90
5025-460-A64-354	SBT30xMLD1″-3.54″	5.449	3,54	2,49	1	2,36	M16 x 2.0P	2	1,80
5026-460-A32-295	SBT40xMLD1/2″-2.95″	5,528	2,95	1,84	0,5	1,654	M12 x 1.75P	1	1,50
5026-460-A40-295	SBT40xMLD5/8″-2.95″	5,528	2,95	2.23	0,625	1,889	M12 x 1.75P	1	1,70
5026-460-A48-315	SBT40xMLD3/4″-3.15″	5.724	3.15	2,34	0,75	2.224	M16 x 2.0P	1	2.30
5026-460-A64-335	SBT40xMLD1″-3.35″	5,921	3,35	2,49	1	2,36	M16 x 2.0P	1	2.20
5026-460-A72-400	SBT40xMLD1-1/4″-4″	6,575	4	2.8	1,25	2,795	M16 x 2.0P	2	2,70
5027-460-A32-400	SBT50xMLD1/2″-4″	8.008	4	1,84	0,5	1,654	M12 x 1.75P	1	4,60
5027-460-A40-400	SBT50xMLD5/8″-4″	8.008	4	2.23	0,625	1,889	M12 x 1.75P	1	4,90
5027-460-A48-400	SBT50xMLD3/4″-4″	8.008	4	2,34	0,75	2.224	M16 x 2.0P	1	4,50
5027-460-A64-413	SBT50xMLD1″-4.13″	8.14	4.13	2,49	1	2,36	M16 x 2.0P	1	4,80
5027-460-A64-512	SBT50xMLD1″-5.12″	9.126	5.12	2,49	1	2,36	M16 x 2.0P	1	5,70
5027-460-A72-400	SBT50xMLD1-1/4″-4″	8.008	4	2.8	1,25	2,795	M24 x 3.0P	1	4,90

Mâm cặp phay đa năng DualDRIVE+ SCAT/MLD

proimages/figure_for_specification/SCAT-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	T	TRỌNG LƯỢNG (KG)
5043-460-A32-335	SCAT40xMLD1/2″-3.35″	6.03	3,35	1,84	0,5	1,654	M12 x 1.75P	1,80
5043-460-A40-350	SCAT40xMLD5/8″-3.5″	6.187	3.5	2.23	0,625	1,889	M12 x 1.75P	1,90
5043-460-A48-400	SCAT40xMLD3/4″-4″	6,687	4	2,34	0,75	2.224	5/8″ – 11	1,90
5043-460-A48-600	SCAT40xMLD3/4″-6″	8,687	6	2,34	0,75	2.224	5/8″ – 11	2.10
5043-460-A64-400	SCAT40xMLD1″-4″	6,687	4	2,49	1	2,362	5/8″ – 11	2.00
5043-460-A72-420	SCAT40xMLD1-1/4″-4.2″	6.887	4.2	2.8	1,25	2,795	5/8″ – 11	2,50
5043-460-A72-600	SCAT40xMLD1-1/4″-6″	8,687	6	2.8	1,25	2,795	5/8″ – 11	2,70
5044-460-A32-350	SCAT50xMLD1/2″-3.5″	7.5	3.5	1,84	0,5	1,654	M12 x 1.75P	2,50
5044-460-A40-350	SCAT50xMLD5/8″-3.5″	7.5	3.5	2.23	0,625	1,889	M12 x 1.75P	2,70
5044-460-A48-400	SCAT50xMLD3/4″-4″	8	4	2,34	0,75	2.224	5/8″ – 11	2,50
5044-460-A48-600	SCAT50xMLD3/4″-6″	10	6	2,34	0,75	2.224	5/8″ – 11	2,80
5044-460-A64-400	SCAT50xMLD1″-4″	8	4	2,49	1	2,362	5/8″- 11	2,90
5044-460-A72-413	SCAT50xMLD1-1/4″-4.13″	8.13	4.13	2.8	1,25	2,795	1″ – 8	2,70
5044-460-A72-600	SCAT50xMLD1-1/4″-6″	10	6	2.8	1,25	2,795	5/8″ – 11	3.00

Mâm cặp phay đa năng DualDRIVE+ SDAT/MLD MULTI-LOCK

proimages/figure_for_specification/SDAT-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	T	TRỌNG LƯỢNG (KG)
5066-460-012-075	SDAT40xMLD12-75	143,4	75	46,7	12	42	M12 x 1.75P	2.10
5066-460-016-080	SDAT40xMLD16-80	148,4	80	56,7	16	48	M12 x 1.75P	2.20
5066-460-020-085	SDAT40xMLD20-85	153,4	85	59,3	20	56,5	M16 x 2.0P	2,40
5066-460-020-135	SDAT40xMLD20-135	203.4	135	59,3	20	56,5	M16 x 2.0P	2,50
5066-460-025-095	SDAT40xMLD25-95	163,4	95	58,2	25	60	M16 x 2.0P	2.00
5066-460-032-105	SDAT40xMLD32-105	173,4	105	71,7	32	71	M16 x 2.0P	2,70
5066-460-032-135	SDAT40xMLD32-135	203.4	135	71,7	32	71	M16 x 2.0P	3.00
5067-460-012-075	SDAT50xMLD12-75	176,75	75	46,7	12	42	M12 x 1.75P	3.20
5067-460-016-075	SDAT50xMLD16-75	176,75	75	56,7	16	48	M12 x 1.75P	3.20
5067-460-020-105	SDAT50xMLD20-105	206,75	105	59,3	20	56,5	M16 x 2.0P	4,50
5067-460-020-150	SDAT50xMLD20-150	251,75	150	59,3	20	56,5	M16 x 2.0P	4,90
5067-460-025-105	SDAT50xMLD25-105	206,75	105	58,2	25	60	M24 x 3.0P	4.10
5067-460-032-105	SDAT50xMLD32-105	206,75	105	71,7	32	71	M24 x 3.0P	5.10
5067-460-032-135	SDAT50xMLD32-135	236,75	135	71,7	32	71	M24 x 3.0P	5,90
5067-460-042-115	SDAT50xMLD42-115	216,75	115	84,8	42	90	M24 x 3.0P	5.00

Mâm cặp phay đa năng HSK/MLD

proimages/figure_for_specification/HSK-A-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	T	TRỌNG LƯỢNG (KG)
5072-460-012-100	HSK50AxMLD12-100	125	100	46,7	12	42	–	1,52
5072-460-016-100	HSK50AxMLD16-100	125	100	56,7	16	48	–	1,59
5072-460-020-120	HSK50AxMLD20-120	145	120	59,3	20	56,5	M12x1.75P	1,62
5073-460-012-090	HSK63AxMLD12-90	122	90	46,7	12	42	–	1,62
5073-460-016-100	HSK63AxMLD16-100	132	100	56,7	16	48	–	1,62
5073-460-020-120	HSK63AxMLD20-120	152	120	59,3	20	56,5	M16x2.0P	1,68
5073-460-025-105	HSK63AxMLD25-105	137	105	58,2	25	60	–	1,82
5073-460-032-120	HSK63AxMLD32-120	152	120	71,7	32	71	–	1,76
5075-460-012-115	HSK100AxMLD12-115	165	115	46,7	12	42	M12x1.75P	3.10
5075-460-016-120	HSK100AxMLD16-120	170	120	56,7	16	48	M12x1.75P	3.10
5075-460-020-120	HSK100AxMLD20-120	170	120	59,3	20	56,5	M16x2.0P	3,40
5075-460-025-115	HSK100AxMLD25-115	165	115	58,2	25	60	–	3.30
5075-460-032-120	HSK100AxMLD32-120	170	120	71,7	32	71	–	3,40
5076-460-020-135	HSK125AxMLD20-135	198	135	59,3	20	56,5	–	6,70
5076-460-020-165	HSK125AxMLD20-165	228	165	59,3	20	56,5	M12x1.75P	7,60
5076-460-025-135	HSK125AxMLD25-135	198	135	58,2	25	60	M16x2.0P	7.10
5076-460-032-135	HSK125AxMLD32-135	198	135	71,7	32	71	–	7,80
5076-460-032-165	HSK125AxMLD32-165	228	165	71,7	32	71	M16x2.0P	9.10
5076-460-042-135	HSK125AxMLD42-135	198	135	84,8	42	90	–	8.00
5072-460-A32-400	HSK50AxMLD1/2″-4″	4,984	4	1,84	0,5	1,654	–	1,52
5072-460-A40-394	HSK50AxMLD5/8″-3.94″	4,921	3,94	2.23	0,625	1,889	–	1,62
5072-460-A48-400	HSK50AxMLD3/4″-4″	4,984	4	2,34	0,75	2.224	–	1,62
5073-460-A32-354	HSK63AxMLD1/2″-3.54″	4.803	3,54	1,84	0,5	1,654	–	1,72
5073-460-A40-394	HSK63AxMLD5/8″-3.94″	5.197	3,94	2.23	0,625	1,889	–	1,75
5073-460-A48-400	HSK63AxMLD3/4″-4″	5.26	4	2,34	0,75	2.224	–	1,80
5073-460-A64-413	HSK63AxMLD1″-4.13″	5.394	4.13	2,49	1	2,362	–	1,65
5073-460-A72-472	HSK63AxMLD1-1/4″-4.72″	5,984	4,72	2.8	1,25	2,795	–	1,68
5075-460-A32-453	HSK100AxMLD1/2″-4.53″	6,496	4,53	1,84	0,5	1,654	M12x1.75P	1,65
5075-460-A40-453	HSK100AxMLD5/8″-4.53″	6,496	4,53	2.23	0,625	1,889	M12x1.75P	1,65
5075-460-A48-472	HSK100AxMLD3/4″-4.72″	6,693	4,72	2,34	0,75	2.224	–	1,70
5075-460-A64-453	HSK100AxMLD1″-4.53″	6,496	4,53	2,49	1	2,362	–	1,72
5075-460-A72-472	HSK100AxMLD1-1/4″-4.72″	6,693	4,72	2.8	1,25	2,795	–	1,76

Mâm cặp phay đa năng PSC/MLD

proimages/figure_for_specification/PSC-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	d 1	d 2	TRỌNG LƯỢNG (KG)
5142-460-016-065	PSC50xMLD16-65	95	65	56,7	16	48	1.00
5142-460-016-090	PSC50xMLD16-90	120	90	56,7	16	48	1,50
5142-460-020-075	PSC50xMLD20-75	105	75	59,3	20	56,5	1,20
5142-460-020-090	PSC50xMLD20-90	120	90	59,3	20	56,5	1,40
5142-460-025-085	PSC50xMLD25-85	115	85	58,2	25	60	1,60
5142-460-025-105	PSC50xMLD25-105	135	105	58,2	25	60	1,80
5142-460-032-090	PSC50xMLD32-90	120	90	71,7	32	71	1,90
5143-460-016-070	PSC63xMLD16-70	108	70	56,7	16	48	1,20
5143-460-016-090	PSC63xMLD16-90	128	90	56,7	16	48	1,40
5143-460-020-075	PSC63xMLD20-75	113	75	59,3	20	56,5	1,40
5143-460-020-090	PSC63xMLD20-90	128	90	59,3	20	56,5	1,60
5143-460-025-080	PSC63xMLD25-80	118	80	58,2	25	60	1,70
5143-460-025-090	PSC63xMLD25-90	128	90	58,2	25	60	1,90
5143-460-032-085	PSC63xMLD32-85	123	85	71,7	32	71	2.20
5143-460-032-105	PSC63xMLD32-105	143	105	71,7	32	71	2,40
5144-460-016-070	PSC80xMLD16-70	118	70	56,7	16	48	2.30
5144-460-016-105	PSC80xMLD16-105	153	105	56,7	16	48	2,50
5144-460-020-080	PSC80xMLD20-80	128	80	59,3	20	56,5	2,60
5144-460-020-105	PSC80xMLD20-105	153	105	59,3	20	56,5	2,80
5144-460-025-085	PSC80xMLD25-85	133	85	58,2	25	60	2,80
5144-460-025-105	PSC80xMLD25-105	153	105	58,2	25	60	3.10
5144-460-032-090	PSC80xMLD32-90	138	90	71,7	32	71	2,90
5144-460-032-105	PSC80xMLD32-105	153	105	71,7	32	71	3.10
5146-460-016-090	PSC100xMLD16-90	150	90	56,7	16	48	4.08
5146-460-016-105	PSC100xMLD16-105	165	105	56,7	16	48	4.31
5146-460-020-095	PSC100xMLD20-95	155	95	59,3	20	56,5	4,68
5146-460-020-105	PSC100xMLD20-105	165	105	59,3	20	56,5	4,82
5146-460-025-095	PSC100xMLD25-95	155	95	58,2	25	60	4,51
5146-460-025-105	PSC100xMLD25-105	165	105	58,2	25	60	4,69
5146-460-032-105	PSC100xMLD32-105	165	105	71.1	32	71	4,71
5142-460-A40-250	PSC50xMLD5/8″-2.5″	3,681	2,5	2.23	0,625	1,889	1.00
5142-460-A40-350	PSC50xMLD5/8″-3.5″	4,681	3.5	2.23	0,625	1,889	1,50
5142-460-A48-300	PSC50xMLD3/4″-3″	4.181	3	2,34	0,75	2.224	1,20
5142-460-A48-350	PSC50xMLD3/4″-3.5″	4,681	3.5	2,34	0,75	2.224	1,40
5142-460-A64-335	PSC50xMLD1″-3.35″	4,531	3,35	2,49	1	2,362	1,60
5142-460-A64-413	PSC50xMLD1″-4.13″	5.314	4.13	2,49	1	2,362	1,80
5142-460-A72-350	PSC50xMLD1-1/4″-3.5″	4,681	3.5	2.8	1,25	2,795	1,90
5143-460-A40-275	PSC63xMLD5/8″-2.75″	4.246	2,75	2.23	0,625	1,889	1,20
5143-460-A40-350	PSC63xMLD5/8″-3.5″	4.996	3.5	2.23	0,625	1,889	1,40
5143-460-A48-300	PSC63xMLD3/4″-3″	4,496	3	2,34	0,75	2.224	1,40
5143-460-A48-350	PSC63xMLD3/4″-3.5″	4.996	3.5	2,34	0,75	2.224	1,60
5143-460-A64-315	PSC63xMLD1″-3.15″	4,645	3.15	2,49	1	2,362	1,70
5143-460-A64-350	PSC63xMLD1″-3.5″	4.996	3.5	2,49	1	2,362	1,90
5143-460-A72-335	PSC63xMLD1-1/4″-3.35″	4,846	3,35	2.8	1,25	2,795	2.20
5143-460-A72-413	PSC63xMLD1-1/4″-4.13″	5,626	4.13	2.8	1,25	2,795	2,40
5144-460-A40-275	PSC80xMLD5/8″-2.75″	4,639	2,75	2.23	0,625	1,889	2.30
5144-460-A40-413	PSC80xMLD5/8″-4.13″	6.019	4.13	2.23	0,625	1,889	2,50
5144-460-A48-315	PSC80xMLD3/4″-3.15″	5.039	3.15	2,34	0,75	2.224	2,60
5144-460-A48-413	PSC80xMLD3/4″-4.13″	6.019	4.13	2,34	0,75	2.224	2,80
5144-460-A64-335	PSC80xMLD1″-3.35″	5.239	3,35	2,49	1	2,362	2,80
5144-460-A64-413	PSC80xMLD1″-4.13″	6.019	4.13	2,49	1	2,362	3.10
5144-460-A72-350	PSC80xMLD1-1/4″-3.5″	5.389	3.5	2.8	1,25	2,795	2,90
5144-460-A72-413	PSC80xMLD1-1/4″-4.13″	6.019	4.13	2.8	1,25	2,795	3.10
5146-460-A40-350	PSC100xMLD5/8″-3.5″	5,862	3.5	2.23	0,625	1,889	4.07
5146-460-A40-413	PSC100xMLD5/8″-4.13″	6,492	4.13	2.23	0,625	1,889	4,32
5146-460-A48-375	PSC100xMLD3/4″-3.75″	6.112	3,75	2,34	0,75	2.224	4,70
5146-460-A48-413	PSC100xMLD3/4″-4.13″	6,492	4.13	2,34	0,75	2.224	4,82
5146-460-A64-400	PSC100xMLD1″-4″	6,362	4	2,49	1	2,36	4,64
5146-460-A64-413	PSC100xMLD1″-4.13″	6,492	4.13	2,49	1	2,36	4,70
5146-460-A72-400	PSC100xMLD1-1/4″-4″	6,362	4	2.8	1,25	2,795	4,59
5146-460-A72-413	PSC100xMLD1-1/4″-4.13″	6,492	4.13	2.8	1,25	2,795	4,65

Mâm cặp phay đa khóa NT.MT/MLD

proimages/figure_for_specification/NTMT-MLD_figure.jpg

MÃ SỐ MẪU	KIỂU	L	l 1	l 2	D	d 1	d 2	T		TRỌNG LƯỢNG (KG)
5120-460-201/5-070	NT30xMLD20-70	138,4	70	63,5	50	20	56,5	1/2″ – 12	M12 x 1.75P	1,90
5121-460-201/5-070	NT40xMLD20-70	163,4	70	63,5	52	20	56,5	5/8″ – 11	M16 x 2.0P	2.30
5274-460-204-070	R8xMLD20-70	174	70	63,5	52	20	56,5	7/16″ – 20		1,90
5180-460-321/5-090	MTB5xMLD32-90	218,5	90	71,8	67	32	71	1″ – 8	M24 x 3.0P	3,80
5121-460-321/5-085	NT40xMLD32-85	178,4	85	71,8	67	32	71	5/8″ – 11	M16 x 2.0P	2,60
5122-460-321/5-090	NT50xMLD32-90	216,8	90	71,8	67	32	71	1″ – 8	M24 x 3.0P	4,90
