✅ Giới thiệu & đặc điểm chính
-
Đây là dòng NC-spotting drills bằng carbide rắn (solid carbide) — tức khoan định tâm hoặc khoan tiền định vị/trước khi khoan chính, giúp định tâm chính xác, tạo “spot” (lỗ định vị) và có thể dùng để chamfer (vát mép) nhẹ sau khi định tâm. Dòng “NC-Spotting Drills” được liệt kê trong catalogue YG-1.
-
Mã series: D5315 Series (và có tương đương D5318 Series) được nêu trong catalogue “Solid Carbide NC-Spotting Drills” của YG-1.
-
Nó được mô tả là dành cho các máy NC/CNC, để định tâm chính xác hoặc khoan tiền, đặc biệt với đường kính lớn (the catalogue dòng D5315 có kích thước từ Ø 3.0 mm tới Ø 20 mm)
-
Ứng dụng: “For more precise centering work on NC/CNC Machines. The large diameter of the tool permits chamfering work after centering continuously.” (Theo catalogue)
-
Vật liệu dao: Solid carbide; Có thể yêu cầu lớp phủ (coating) như TiN, TiCN, TiAlN theo yêu cầu.
📋 Thông số kỹ thuật tham khảo (D5315 Series)
Dưới đây là các thông số từ catalogue cho dòng D5315 Series (90° & 120°) mà bạn có thể dùng làm tham khảo khi chọn dao — cụ thể các đường kính, chiều dài, tổng chiều dài…:
| STT | MÃ HÀNG | MIÊU TẢ | KÍCH THƯỚC |
| 1 | D5315040 | CARBIDE NC DRILL(90°) | 4X10X50 |
| 2 | D5315050 | CARBIDE NC DRILL(90°) | 5X10X60 |
| 3 | D5315050B18 | REWORK NC DRILL(145°) | 5X10X60 |
| 4 | D5315060 | CARBIDE NC DRILL(90°) | 6X13X70 |
| 5 | D5315080 | CARBIDE NC DRILL(90°) | 8X23X80 |
| 6 | D5315100 | CARBIDE NC DRILL(90°) | 10X24X90 |
| 7 | D5315120 | CARBIDE NC DRILL(90°) | 12X24X90 |
| 8 | D5315160 | CARBIDE NC DRILL(90°) | 16X29X90 |
| 9 | D5315200 | CARBIDE NC DRILL(90°) | 20X35X100 |
| 10 | D5316030 | CARBIDE DP NC DRILL(90°) | 3X10X50(120°/90°) |
| 11 | D5316040 | CARBIDE DP NC DRILL(90°) | 4X10X50(120°/90°) |
| 12 | D5316050 | CARBIDE DP NC DRILL(90°) | 5X10X60(120°/90°) |
| 14 | D5316060 | CARBIDE DP NC DRILL(90°) | 6X13X70(120°/90°) |
| 15 | D531606T | CARBIDE DP NC DRILL(90°) | 6X13X60(120°/90°) |
| 16 | D5316080 | CARBIDE DP NC DRILL(90°) | 8X23X80(120°/90°) |
| 17 | D531608T | CARBIDE DP NC DRILL(90°) | 8X23X60(120°/90°) |
| 18 | D5316100 | CARBIDE DP NC DRILL(90°) | 10X24X90(120°/90°) |
| 19 | D531610T | CARBIDE DP NC DRILL(90°) | 10X24X60(120°/90°) |
| 20 | D5316120 | CARBIDE DP NC DRILL(90°) | 12X24X90(120°/90°) |
| 21 | D5318030 | CARBIDE NC DRILL(120°) | 3X10X50 |
| 22 | D5318050 | CARBIDE NC DRILL(120°) | 5X10X60 |
| 23 | D5318080 | CARBIDE NC DRILL(120°) | 8X23X80 |
| 24 | D5318100 | CARBIDE NC DRILL(120°) | 10X24X90 |
| 25 | D5318120 | CARBIDE NC DRILL(120°) | 12X24X90 |
Lưu ý: Thông số trên là theo catalogue tổng, và có thể có biến thể về chiều dài, lớp phủ hoặc xoay dao khác khi đặt hàng.
🛠️ Khi nào bạn nên chọn dòng D5315 Series
-
Khi bạn cần khoan định tâm (spot) hoặc khoan tiền để chuẩn bị cho khoan sâu hơn, hoặc cho khoan với độ chính xác cao.
-
Khi đường kính khoan lớn (ví dụ từ Ø 8 mm trở lên) và muốn dùng dao carbide để tăng độ bền, độ ổn định.
-
Khi máy NC/CNC có khả năng định tâm và ổn định, và bạn có yêu cầu vát mép hoặc làm chamfer ngay sau thao tác định tâm.
-
Khi vật liệu gia công khá đa dạng (the catalogue cho thấy dòng này phù hợp cho thép, gang, nhôm, inox… tùy mức độ)
⚠️ Những lưu ý & mẹo sử dụng
-
Đảm bảo kẹp dao ổn định, vì dao carbide và đường kính lớn sẽ yêu cầu hệ thống kẹp chắc chắn để tránh rung.
-

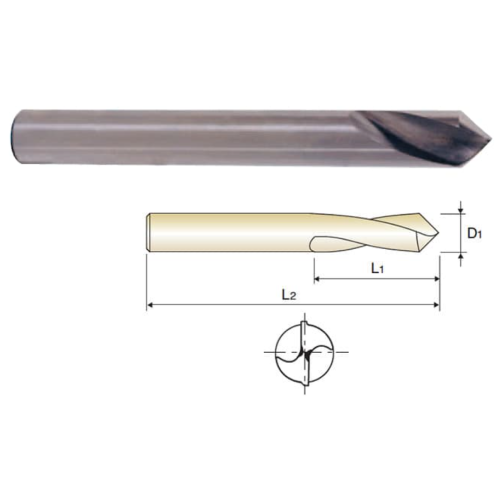

Kiểm tra chiều dài L1, tổng chiều dài L2 phù hợp với khả năng khoan của máy và với chi tiết gia công (độ sâu, khoảng cách tới tâm).
-
Vì là dao định tâm / spotting drill, không phải dao khoan sâu tiêu chuẩn — nếu khoan sâu hơn lượng định (ví dụ > 1–2×D) thì cần xem xét dao khoan sâu khác.
-
Xác định đúng lớp phủ hoặc yêu cầu coating nếu vật liệu gia công có đặc tính khó (inox, titan, hợp kim) — mặc dù catalogue nêu có “TiAlN, TiCN, TiN … available on request”.
-
Kiểm tra và tuân thủ thông số cắt (RPM, tiến dao) được khuyến nghị bởi YG-1 để đạt hiệu suất tối ưu và tuổi thọ dao tốt. Catalogue có bảng “Recommended cutting conditions” nhưng bạn cần xem chi tiết cho từng đường kính.
